HackRF Portapack Maymem H4M

von

in

Die Entdeckung

Ich bin ständig auf der Suche nach interessanten Geräten, Bausätzen, etc. Bei meiner Online-Recherche bin ich auf das PortaPack Mayhem MH4 gestoßen – ein vielversprechendes SDR-System für Technik-Enthusiasten.

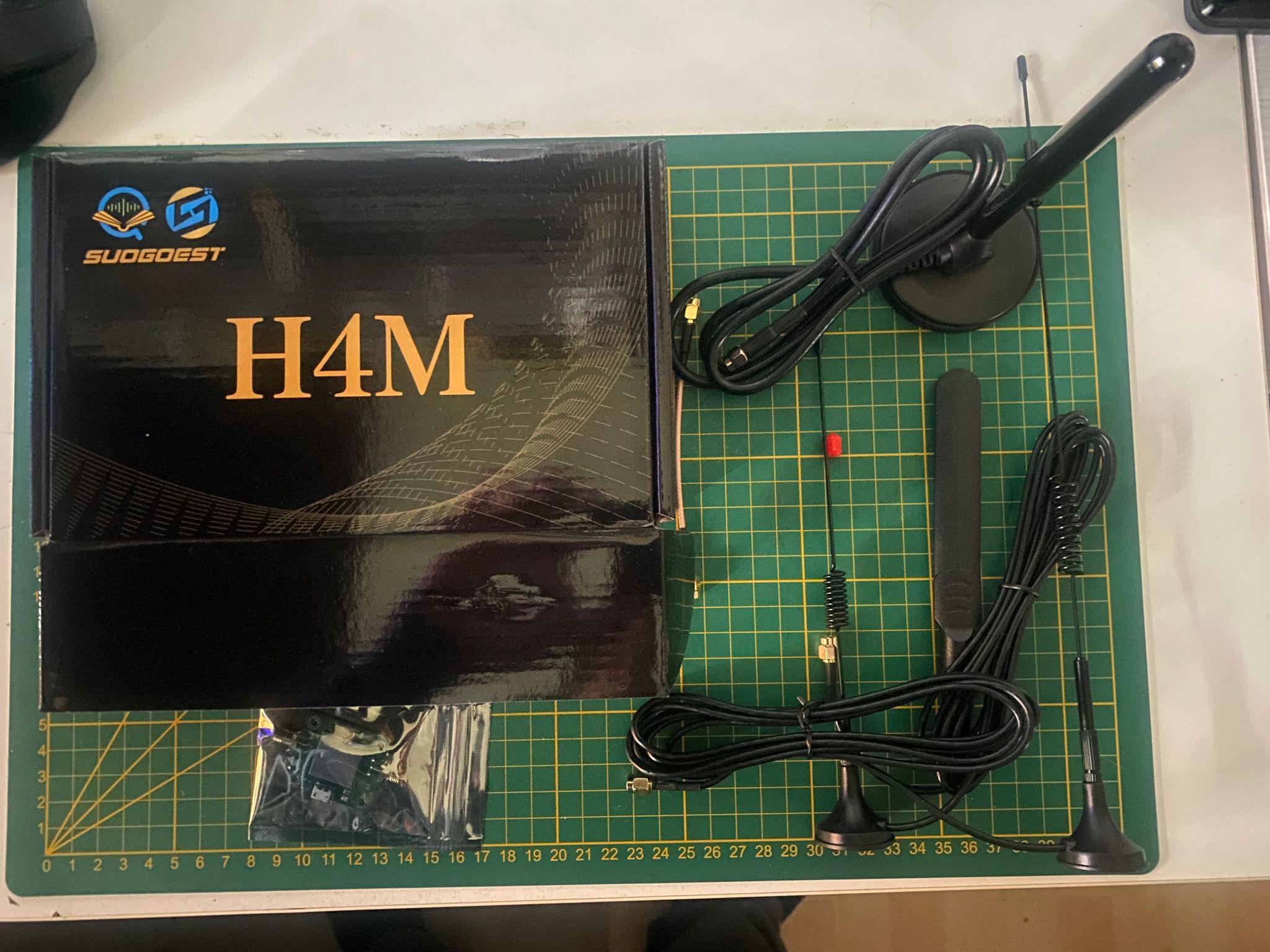

Nach der Bestellung begann eine etwa einmonatige Wartezeit. Als das Paket endlich ankam, enthielt es:

  • PortaPack H2 Gehäuse
  • HackRF One Board
  • Diverse Antennen für verschiedene Frequenzbereiche

Überblick

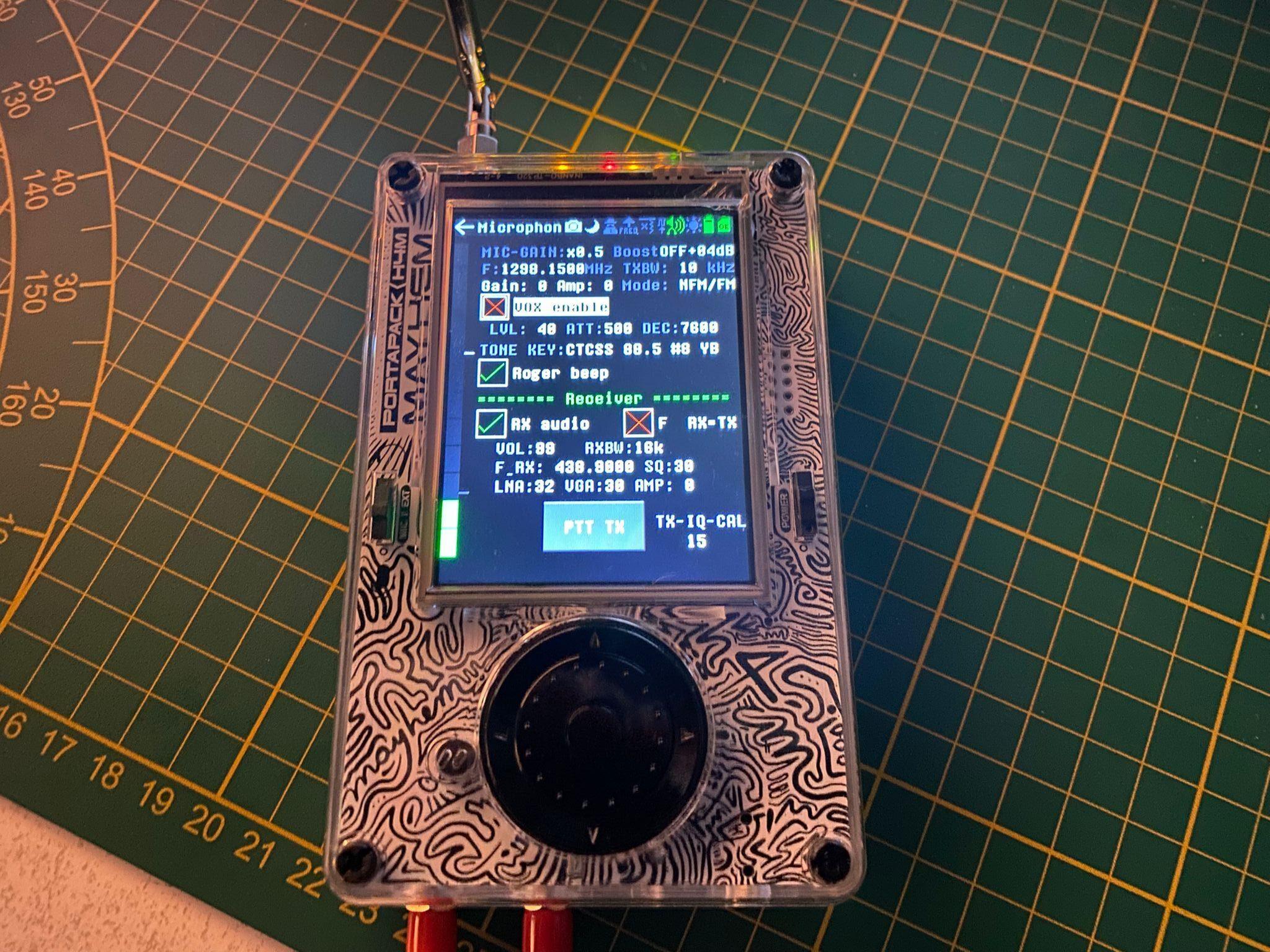

Der PortaPack Mayhem MH4 ist ein hochflexibles Software-Defined-Radio (SDR) Experimentiergerät, das auf der HackRF-Plattform basiert. Es ermöglicht Funkamateuren und Technikbegeisterten umfangreiche Möglichkeiten zur Signalanalyse, -dekodierung und -manipulation.

Technische Spezifikationen

  • Hardwarebasis: HackRF One SDR
  • Display: 320×240 Pixel TFT LCD
  • Frequenzbereich: 1 MHz – 6 GHz
  • Abtastrate: bis zu 20 MHz
  • Dynamischer Bereich: >70 dB
  • Prozessor: ARM Cortex-M4
  • Speicher: 32 MB Flash, microSD-Erweiterung
  • PortaPack H4 Gehäuse und Display
  • Mayhem Firmware mit erweiterten Funktionen

HackRF One Ausgansleistung

  • Maximale Sendeleistung: +10 dBm (10 Milliwatt)
  • Frequenzbereich: 1 MHz – 6 GHz
  • Typische Ausgangsleistung: 0 bis +5 dBm
  • Auflösung der Leistungseinstellung: 1 dB
  • Bei höheren Frequenzen sinkt die Ausgangsleistung minimal

Wichtig: Die tatsächliche Sendeleistung variiert je nach:

  • Frequenzband
  • Modulationsart
  • Temperatur
  • Spannungsversorgung

Verfügbare Tools und Funktionen

Signalanalyse und Empfang

  1. Spectrum Analyzer
    • Echtzeit-Frequenzspektrumsanalyse
    • Anpassbare Bandbreite und Auflösung
    • Ideal zur Frequenzidentifikation
  2. Radio Receiver
    • AM/FM/SSB/WFM Demodulation
    • Breiter Frequenzbereich
    • Präzise Frequenzeinstellung

Signaldekodierung

  1. POCSAG Decoder
    • Entschlüsselung von Pager-Nachrichten
    • Unterstützung verschiedener Baudragen
  2. ADS-B Empfang
    • Flugzeug-Transponder-Signale dekodieren
    • Positionsdaten und Fluginformationen
  3. APRS Tracker
    • Amateur Radio Packet Reporting System
    • Verfolgung und Dekodierung von Amateurfunk-Positionssignalen
  4. Fox Hunt
    • Peilsender-Ortungstool
    • Hilft bei der Lokalisierung von Funksignalquellen
    • Unterstützt Amateurfunker bei Suchaktivitäten
  5. Weather
    • Wettersatelliten-Dekodierung
    • Empfang und Analyse von Wettersat-Signalen
    • Darstellung meteorologischer Daten
  6. AIS Boats
    • Automatisches Identifikationssystem für Schiffe
    • Empfang und Dekodierung von Schiffs-Transpondersignalen
    • Echtzeit-Schiffsverfolgung
  7. ERT Meter
    • Energieverbrauchsmessung
    • Analyse von Stromzählersignalen
    • Dekodierung von Energiezähler-Übertragungen
  8. Level
    • Signalstärkenmessung
    • Präzise Feldstärken-Analyse
    • Grafische Darstellung von Signalintensitäten
  9. Radiosnd
    • Radiosonden-Dekodierung
    • Empfang von Wetterballон-Funksignalen
    • Analyse von Atmosphärendaten

Signalmanipulation

  1. Signal Generator
    • Erzeugung von Testsignalen
    • Verschiedene Modulationsarten
    • Frequenz- und Amplitudenkontrolle
  2. SIGGEN
    • Erweiterte Signalgenerierung
    • Anpassbare Wellenformen

Kommunikationstools

  1. RTTY Decoder
    • Teletype-Nachrichtendekodierung
    • Unterstützung verschiedener Baudragen
  2. CTCSS/DCS Decoder
    • Tonfrequenz-Zugriffskontrolle
    • Identifikation von Subtonfrequenzen

Spezielle Funktionen

  1. Tsakuovski Replay Attack
    • Aufzeichnung und Wiederholung von Funksignalen
    • Analysewerkzeug für Sicherheitsforschung
  2. RSSI Messung
    • Signalstärke-Indikator
    • Präzise Feldstärkenmessung

und viele Apps mehr für sehr viele Anwendungsbereiche

Persönliche Bemerkungen

Als Funkamateur und Technikentusiast bietet mir der PortaPack Mayhem MH4 unglaubliche Möglichkeiten zur Erforschung und Analyse von Funksignalen. Die Vielseitigkeit und Erweiterbarkeit machen ihn zu einem unverzichtbaren Werkzeug für jeden, der sich für Funkkommunikation und drahtlose Technologien interessiert. Aus meiner Sicht ist das Portapck MH4 der große Bruder vom Flipper Zero und ergänzt das Setup perfekt! Zum Drüberstreuen ist alles OpenSource und so kann man auch beim Projekt mitmachen und seinen Beitrag leisten. Code-Basis und Hardware Daten können so durch die Community ständig erweitert werden.

73 de Michael OE8Y(a)ML

Wichtiger Hinweis: Finger weg von illegalen Spielereien! Alle Funktionen müssen in Übereinstimmung mit lokalen Vorschriften und Gesetzen verwendet werden.
